A l'intérieur de la boîte

Après avoir reçu votre capteur VizioSense, vous remarquerez les composants et accessoires suivants :

Kit du capteur​

NP-1-4G (caméra unique)NP-2-4G (caméra double)
Caméra simpleCaméra double
cover kit_accessoires pole mount

Détails

  1. Caméras
  2. Port d'alimentation 12V DC
  3. Port RJ45 femelle pour la maintenance ou la connexion PoE+/Ethernet
  4. Couvercles de montage
  5. Trous de montage
  6. Convertisseur de tension 230V AC vers 12V DC (en option)
  7. Clé Allen pour le réglage des caméras
  8. Antennes (en option)
  9. Connecteur PoE+/Ethernet
  10. Fixation sur poteau, colliers de serrage et vis (en option)

Détails du connecteur​

Connecteur d'alimentation​

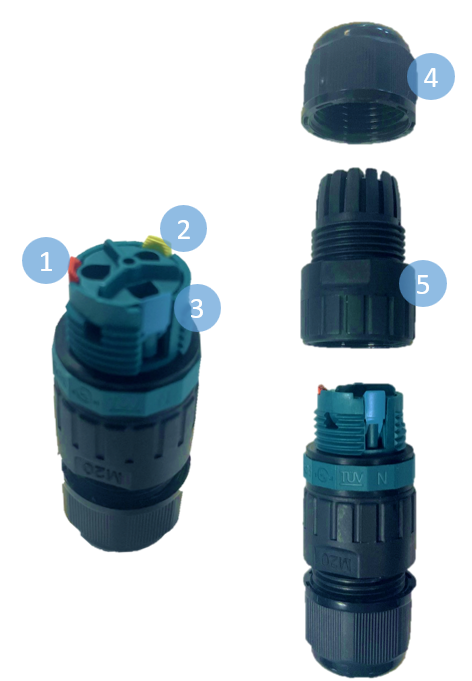

Connecteur d'alimentation

Détails

  1. Phase (Rouge/Marron)
  2. Terre (Jaune)
  3. Neutre (Bleu)
  4. Cache-écrou
  5. Tube avec noyau en caoutchouc à l’intérieur
remarque

Le connecteur est compatible avec un câble de diamètre de 5mm à 9mm.

Connecteur de port d'accessoires (entrée 12V direct)​

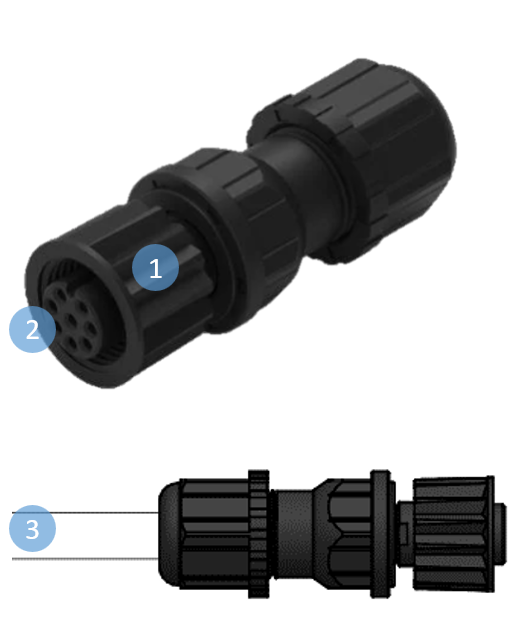

Connecteur du port accessoire

Détails

  1. Écrou de couplage
  2. Connecteur de 8 contacts avec verrouillage à baïonnette
  3. Câble du convertisseur de tension

Connecteur de port Ethernet​

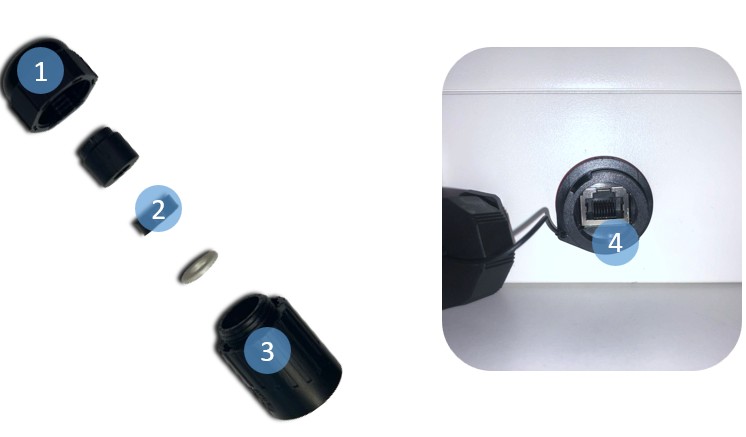

Connecteur de port Ethernet

Détails

  1. Cache-écrou
  2. Joint en caoutchouc
  3. Tube
  4. Port RJ45 femelle
remarque

Le connecteur est compatible avec un câble de diamètre de 5mm à 6mm, avec une extrémité RJ45 ne dépassant pas 40mm de longueur et 12mm de largeur.
