Configuration de la connectivité

Configuration 4G​

remarque

Les utilisateurs utilisant une connexion Ethernet/PoE+ n'ont pas besoin de mettre en place cette configuration.

Installation de l'antenne​

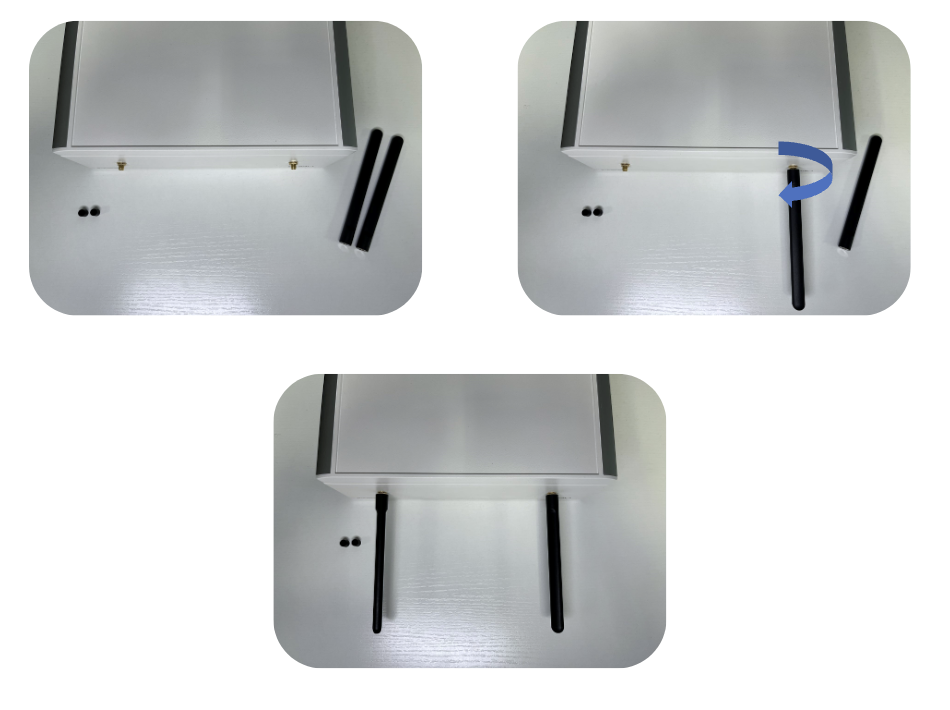

Installation de l'antenne

  1. Connectez les deux antennes aux ports correspondants situés sur le dessus du boîtier.
  2. Vissez-les jusqu'à ce qu'elles soient bien serrées.
Vérification

Assurez-vous que les deux antennes sont bien connectées avant de continuer.

Installation de la carte SIM​

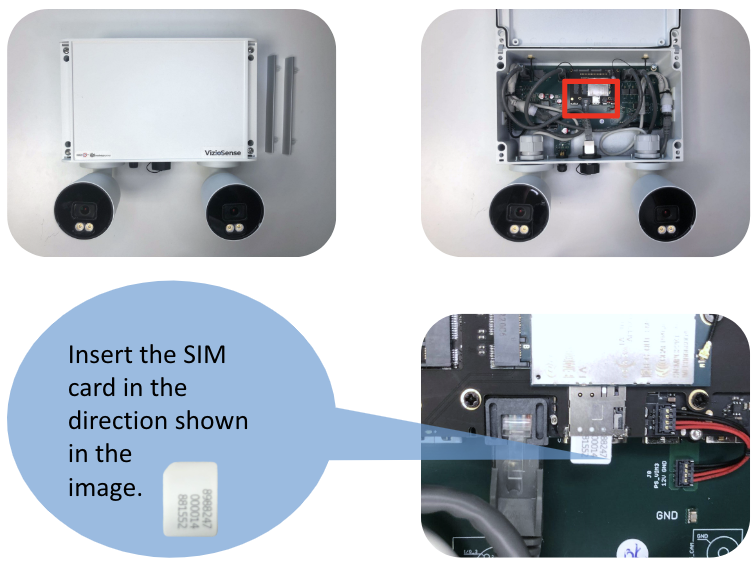

Installation de la carte SIM

  1. Retirez les deux couvercles et dévissez la partie supérieure du boîtier.
  2. Insérez la carte SIM dans le sens indiqué ; vous devez entendre un clic lorsque la carte SIM est correctement insérée.
  3. Revissez fermement la partie supérieure du boîtier, en veillant à ce que les vis soient bien serrées.

Configuration de la connexion 4G​

  1. Connectez votre ordinateur via un câble Ethernet.
  2. Ouvrez un navigateur et entrez l'URL http://192.168.12.1:8080/lte pour accéder à l'interface de configuration.

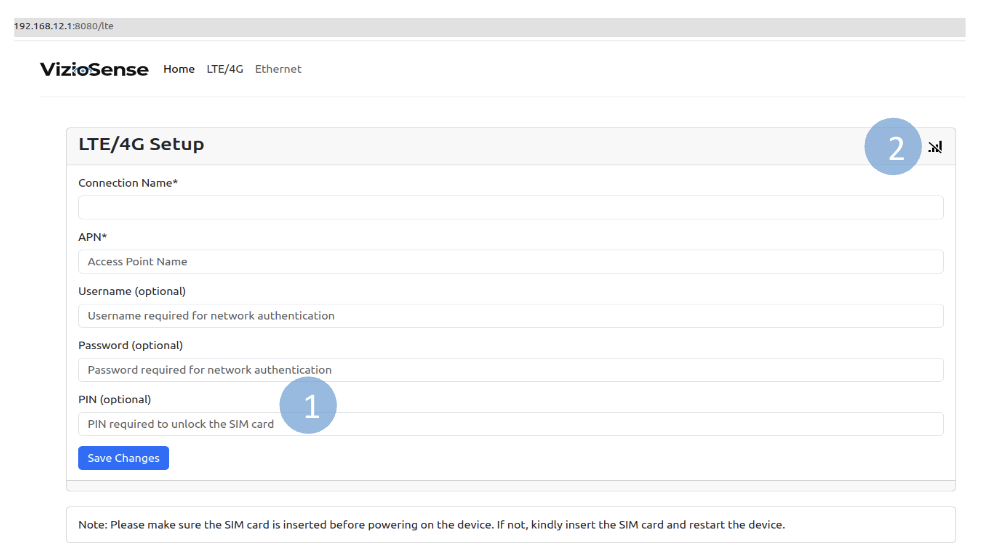

Configuration de la carte SIM

  1. Remplissez les champs requis et enregistrez la configuration.
  2. Actualisez la page et vérifiez l'état du réseau du capteur à l'aide de l'icône de signal dans le coin supérieur droit. Si la connexion est réussie, l'icône change.
Vérification

Assurez-vous que l'icône de l'état du réseau indique une connexion réussie.

remarque

Lorsqu'il n'y a pas de connexion réseau, le capteur redémarre toutes les 10 minutes pour essayer de se reconnecter.

Configuration Ethernet/PoE+​

Assemblage du connecteur Ethernet/PoE+​

Suivez les instructions décrites dans le guide d'assemblage du connecteur PoE.

Vérification

Vérifiez la connexion Ethernet en accédant à la page de configuration de l'appareil à l'adresse http://192.168.12.1:8080.

Commutation entre 4G et PoE+/Ethernet​

Lorsque le kit est en mode 4G et que vous souhaitez passer en mode PoE+/Ethernet :

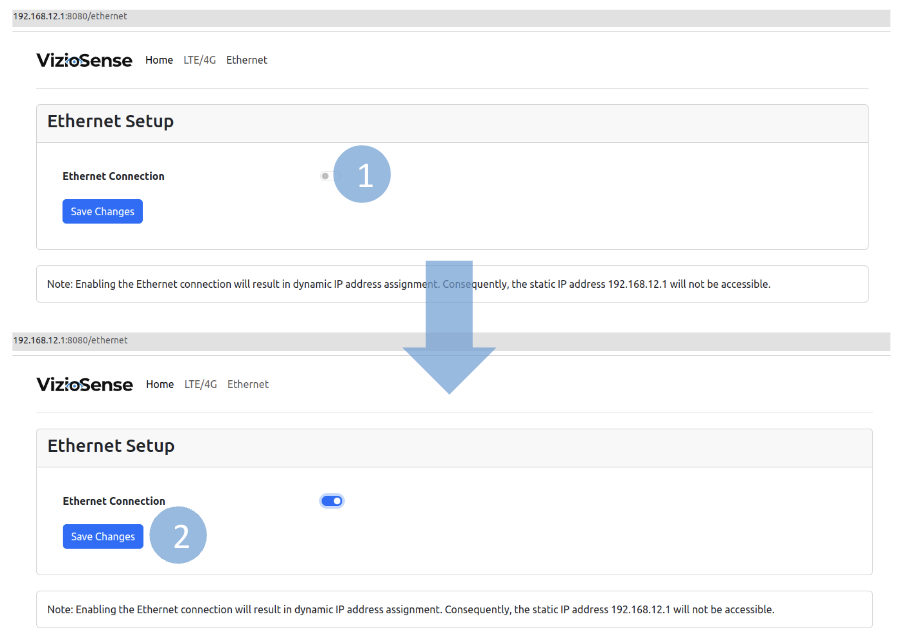

Commuter le mode de connexion

  1. Activez la mise en réseau PoE+/Ethernet via le port RJ45 femelle en cliquant sur le bouton d'activation.
  2. Sauvegardez la configuration. Une fenêtre de confirmation s'affiche.

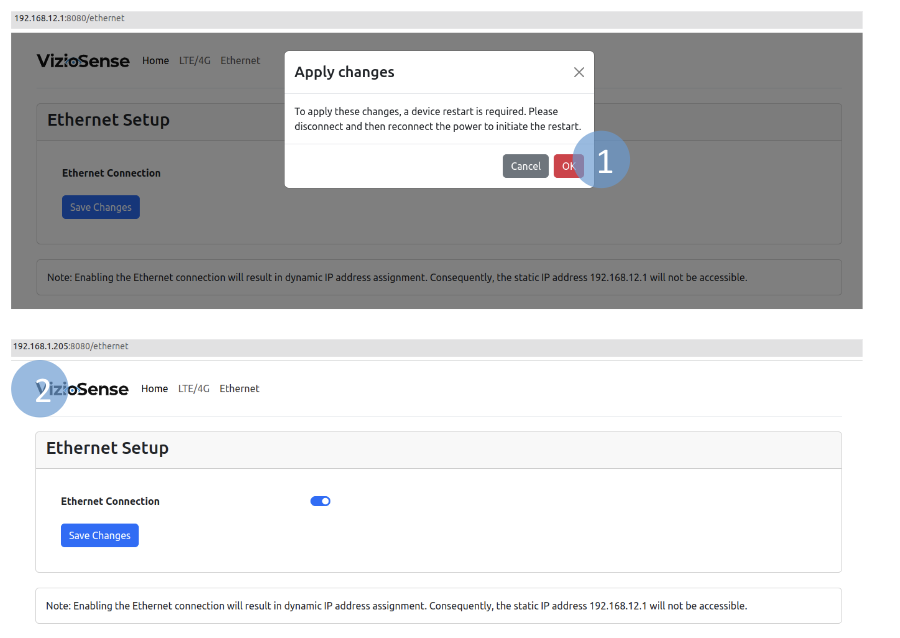

Mode de connexion du commutateur 2

  1. Débranchez et rebranchez le câble d'alimentation du kit pour que la configuration prenne effet.
  2. Après le redémarrage, le réseau PoE+/Ethernet est maintenant actif via le port RJ45 femelle. L'adresse IP n'est plus statique comme 192.168.12.1 mais est distribuée par votre serveur DHCP.
remarque

Si vous devez désactiver le réseau PoE+/Ethernet et revenir à la 4G, le bouton d'activation doit être blanc. Après confirmation, déconnectez le capteur du réseau PoE+/Ethernet et redémarrez-le.

Vérification

Confirmez le changement de mode réseau en vérifiant l'état de la connexion sur la page de configuration.
