Configuration de l'alimentation
Veillez à tout débrancher avant d'intervenir sur les fils d'alimentation.
Votre capteur peut être alimenté de 3 manières différentes :
- Via 230V AC en utilisant le convertisseur de tension 230V
- Via PoE+ (Power over Ethernet IEEE 802.3at) (alimentation par Ethernet)
- Via l'entrée directe 12V
Connexion 230V AC
Cette étape nécessite l'utilisation de notre convertisseur de tension 230V.
Le fait de brancher le capteur directement sur du 230V AC détruira le capteur et annulera votre garantie !
Notre capteur peut être alimenté par une source d'alimentation standard de 230V AC avec notre convertisseur de tension (vendu en tant qu'accessoire).
Veuillez consulter la fiche technique du convertisseur pour plus de détails sur les valeurs nominales de courant et de tension avant l'installation.

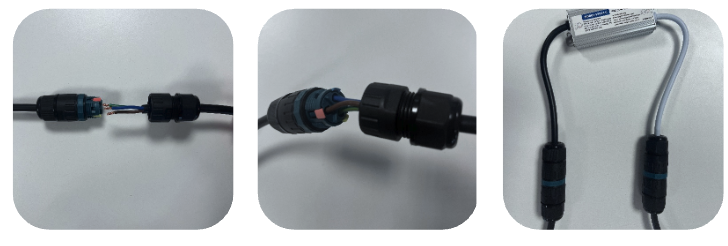

Assemblage du connecteur 230V
Assurez-vous que tous les équipements sont débranchés avant de commencer les connexions électriques.
- Tournez le couvercle de l'écrou et le tube dans le sens inverse des aiguilles d'une montre pour les desserrer.
- Faites passer le câble d'alimentation de 230V AC à travers le couvercle de l'écrou et le tube à tour de rôle. Connectez les fils aux bornes : Phase (rouge), Neutre (bleu) et Terre (jaune).
- Tirez doucement sur le câble pour vous assurer que la connexion est sûre.
- Tournez le couvercle de l'écrou et le tube dans le sens des aiguilles d'une montre pour les serrer.
Confirmez que l'alimentation externe est active et que le kit est alimenté.
Connexion à l'alimentation par Ethernet (PoE+)
Veillez à utiliser un câble certifié PoE et une alimentation certifiée PoE (commutateur, routeur ou injecteur de courant) pour alimenter le capteur. Le capteur prend en charge la norme PoE+ (IEEE 802.3at).
Vous pouvez laisser les autres ports débranchés.
De plus amples informations sur le PoE+ sont disponibles ici.

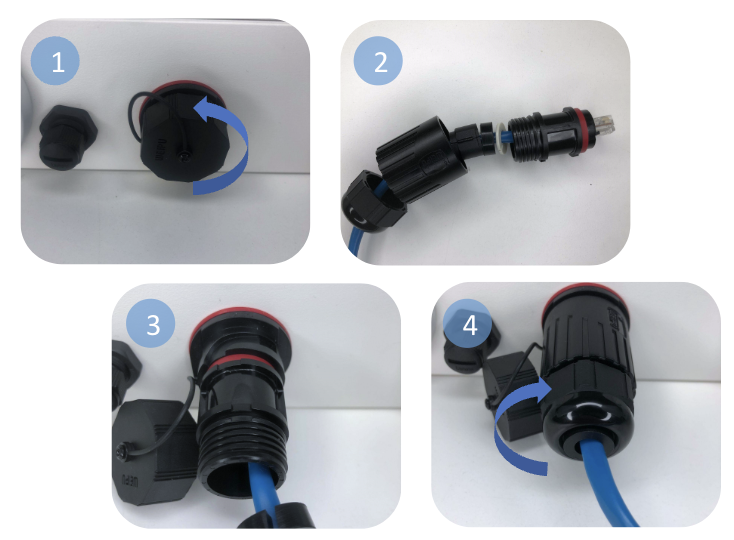

Assemblage du connecteur Ethernet
- Dévissez le couvercle de l'écrou du port RJ45 femelle en le tournant dans le sens inverse des aiguilles d'une montre.
- Enfilez le câble RJ45 à travers le couvercle de l'écrou du connecteur, les joints et le tube.
- Connectez le câble au port RJ45 femelle. Tirez doucement sur le câble pour assurer une connexion sûre.
- Tournez le couvercle de l'écrou et le tube dans le sens des aiguilles d'une montre pour les serrer.
Connexion 12V DC
Cette étape nécessite l'utilisation de notre convertisseur de tension 230V.
Le fait de brancher le capteur directement sur du 230V AC détruira le capteur et annulera votre garantie !
Notre capteur peut également être alimenté directement par une source d'alimentation 12V DC, en utilisant notre batterie ou votre propre source d'alimentation. Vous devrez assembler vous-même le connecteur 12V.
Veuillez consulter la fiche technique du capteur pour plus d'informations sur les valeurs nominales de courant et de tension avant l'installation.

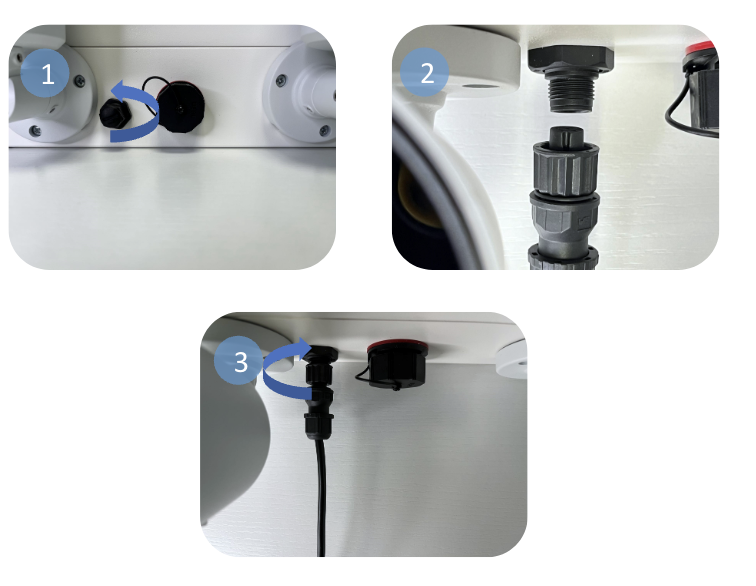

Mettez votre caméra sous tension
Les utilisateurs utilisant une connexion PoE+ n'ont pas besoin de suivre ces étapes.
- Dévissez le couvercle de l'écrou du port d'alimentation en le tournant dans le sens inverse des aiguilles d'une montre.
- Branchez le connecteur en veillant à ce que la rainure soit alignée avec le port.
- Serrez l'écrou d'accouplement du connecteur en le tournant dans le sens des aiguilles d'une montre.
Assurez-vous que l'alimentation est bien branchée et que le kit s'allume.
