Vérification des GPIO

Cette page fournit de la documentation sur la façon de tester les ports GPIO (General-Purpose Input/Output) de votre caméra.

Fonctionnalité expérimentale

Des mises à jour ultérieures de cette fonctionnalité permettront un contrôle automatisé des GPIO sur la base d'événements (comme lorsqu'un objet est détecté, ou sur la base d'une valeur de compteur...) ou pour déclencher des actions spéciales (par exemple lorsqu'un bouton est pressé).

Accès à l'interface GPIO

Pour accéder aux commandes GPIO :

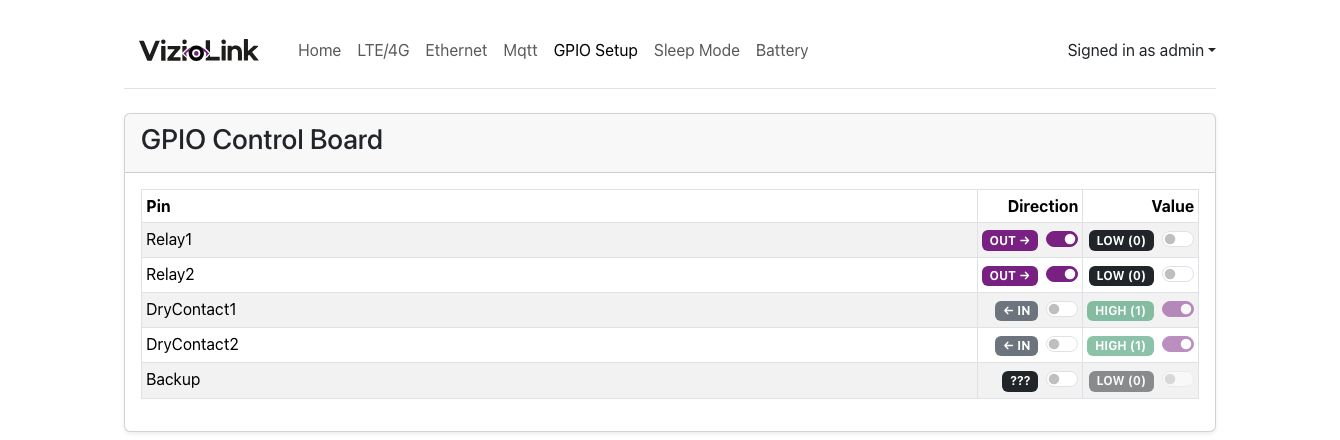

1. Naviguez jusqu'à la section GPIO dans l'interface.
2. Examinez les ports GPIO disponibles et leur état actuel.

Configuration d'un périphérique sur une broche GPIO

Lorsque vous connectez un périphérique à une broche GPIO, vous devez suivre quelques étapes simples pour vous assurer qu'il fonctionne correctement. Que vous contrôliez une LED, un capteur ou un autre dispositif, le processus est essentiellement le même.

Veuillez consulter la fiche technique pour plus de détails : Fiche technique

1. Identifier la broche

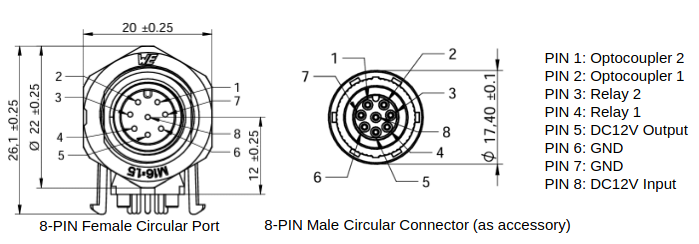

Tout d'abord, vous devez déterminer à quelle broche GPIO votre appareil est connecté. Chaque broche de votre carte est numérotée, alors reportez-vous au diagramme de brochage pour localiser la broche correcte.

2. Définir le mode des broches

Chaque broche GPIO peut être utilisée dans différents modes :

• Entrée : Utilisé pour lire les données du dispositif connecté (comme un bouton ou un capteur).
• Sortie : Utilisé pour envoyer des signaux à l'appareil (comme allumer ou éteindre une LED).

Veillez à définir le mode correct pour le composant que vous utilisez.

3. Configurer l'appareil

Une fois la broche configurée, vous devez indiquer à votre système s'il s'agit d'une entrée ou d'une sortie. Par exemple, si vous utilisez un capteur ou un bouton, vous configurerez la broche comme une entrée. Si vous contrôlez quelque chose comme une LED ou un relais, vous configurerez la broche comme une sortie.

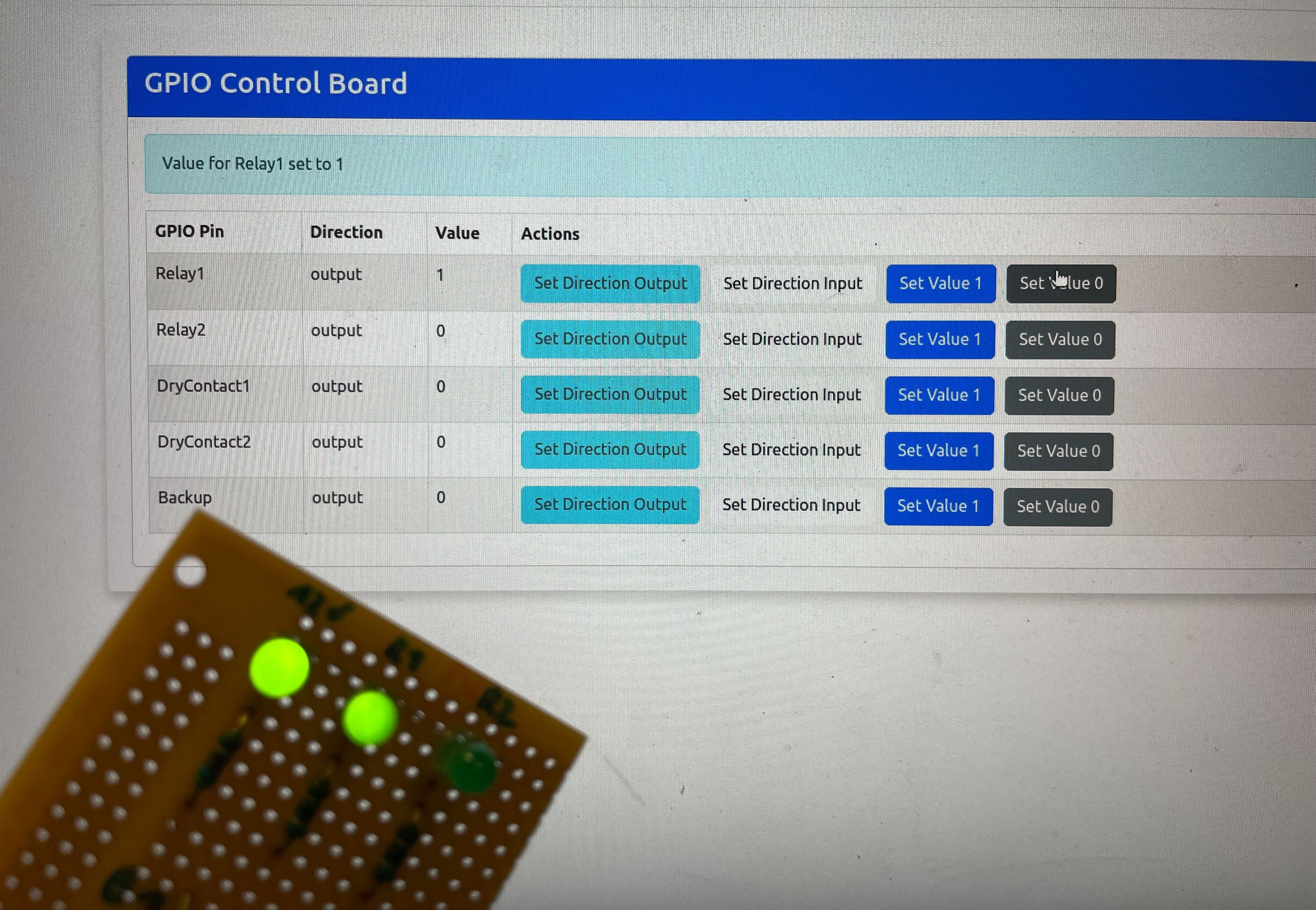

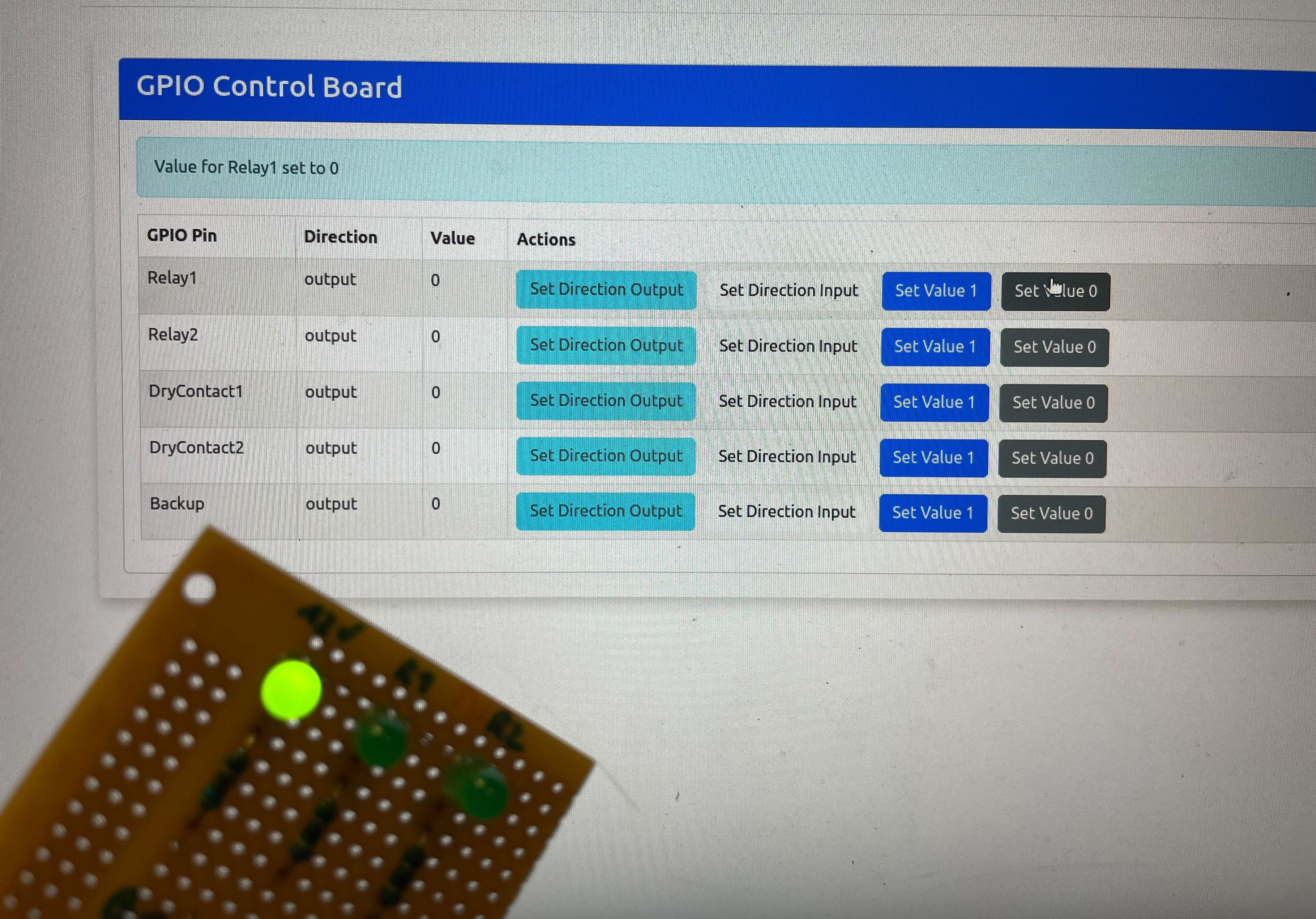

4. Contrôler l'appareil

Une fois l'appareil configuré, vous pouvez le tester :

• Pour les dispositifs d'entrée, le système peut détecter des changements ou lire les données du dispositif (par exemple, en appuyant sur un bouton).
• Pour les dispositifs de sortie, vous pouvez les activer ou les désactiver en envoyant des signaux (par exemple, en allumant une LED).

---

Conseils de dépannage

• Vérifier les connexions : Assurez-vous que le matériel est correctement connecté à la bonne broche.
• Vérifier les paramètres : Vérifiez que le mode de la broche (entrée ou sortie) est correctement défini pour votre appareil.
• Utilisez des résistances pull-up/down : Certains appareils (comme les boutons) peuvent avoir besoin de résistances pour fonctionner correctement, alors assurez-vous qu'elles sont en place si nécessaire.

Voilà, c'est fait ! Vous avez maintenant configuré votre périphérique sur une broche GPIO et vous pouvez le contrôler facilement.

Dépannage du GPIO

Si vous rencontrez des problèmes :

• Vérifiez que le port GPIO est activé dans les paramètres de votre kit.
• Assurez-vous que les périphériques connectés sont correctement câblés.

Assistance

Si vous avez besoin d'aide pour la configuration du GPIO, contactez notre équipe d'assistance à support@viziosense.com.
