Installation physique

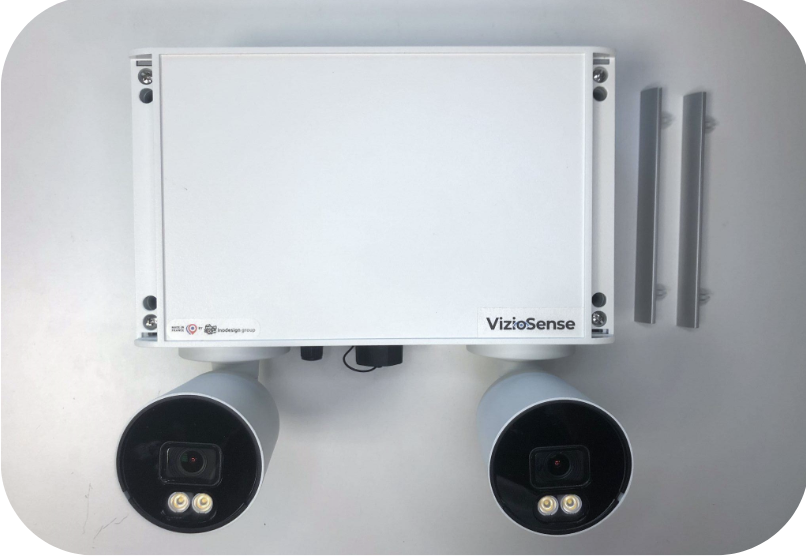

Installation murale

1. Retirez les deux couvercles pour accéder aux trous de montage du boîtier.
2. Insérez des vis de 4,5 mm ou 4 mm de diamètre (non fournies) dans les trous de montage et serrez-les.
3. Une fois le capteur installé, remettez les couvercles en place et assurez-vous que le capteur est solidement fixé.

Vérification

Vérifiez que le capteur est bien fixé et stable.

info

Consultez la datasheet pour obtenir les dimensions du capteur.

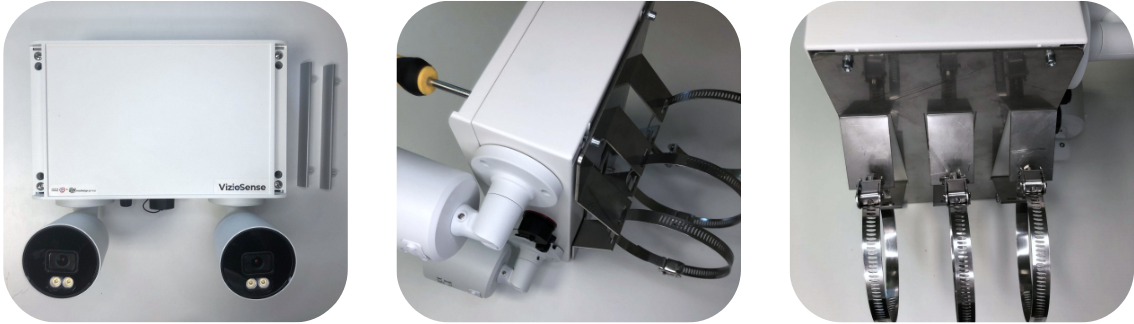

Installation sur poteau

1. Retirez les deux couvercles pour accéder aux trous de montage du boîtier.
2. Alignez les trous de fixation de la monture sur poteau avec les trous de fixation du boîtier.
3. Insérez les vis fournies avec le support de poteau dans les trous de montage et serrez-les.
4. Une fois le support de poteau fixé, remettez les couvercles en place et assurez-vous qu'il est solidement fixé.

Vérification

Confirmez que le support de fixation est bien fixé et stable.

Configuration de la caméra

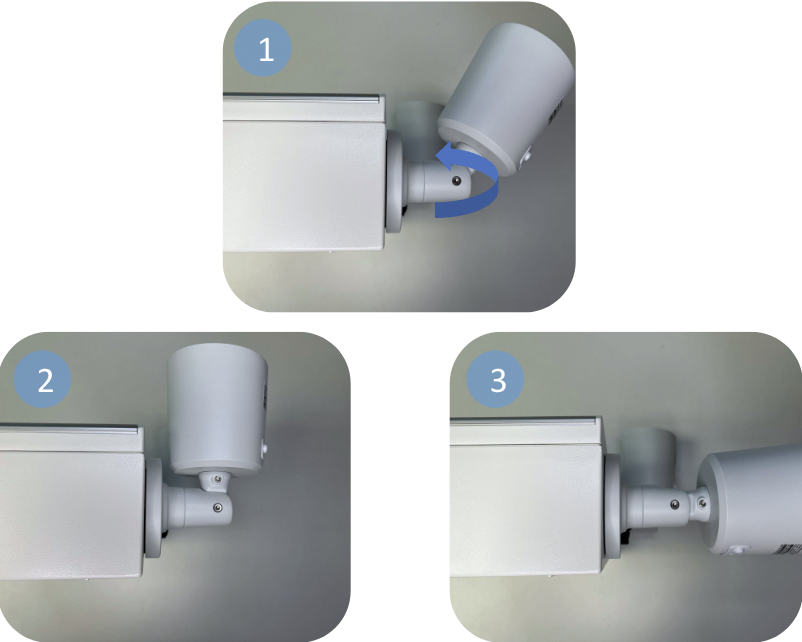

Configuration verticale

1. Tournez la vis dans le sens inverse des aiguilles d'une montre pour la desserrer.
2. Ajustez la caméra verticalement en la déplaçant vers le haut ou vers le bas.
3. Une fois l'angle vertical réglé, tournez la vis dans le sens des aiguilles d'une montre pour la serrer.

Vérification

Vérifiez l'angle vertical de la caméra en contrôlant l'image de la caméra.

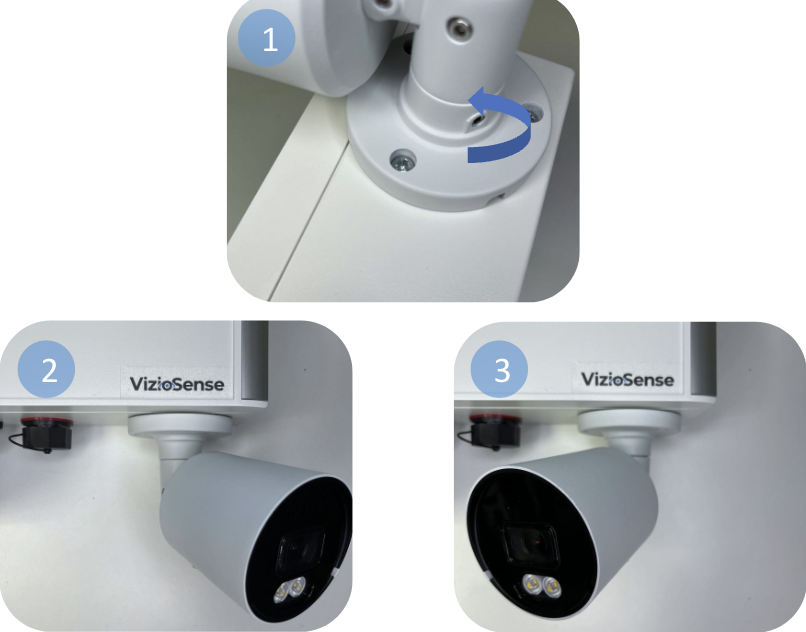

Configuration horizontale

1. Desserrez la vis du pied du capteur en la tournant dans le sens inverse des aiguilles d'une montre.
2. Tournez la caméra vers la gauche ou la droite pour régler l'angle horizontal.
3. Une fois l'angle horizontal réglé, tournez la vis dans le sens des aiguilles d'une montre pour la serrer.

Vérification

Vérifiez l'angle horizontal en examinant l'image de la caméra.

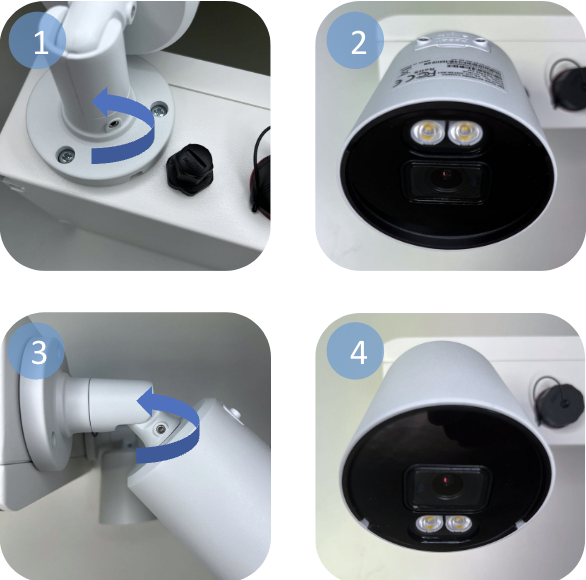

Installation sur plate-forme

1. Desserrez la vis du pied du capteur en la tournant dans le sens inverse des aiguilles d'une montre.
2. Faites pivoter la caméra de 180° jusqu'à ce qu'elle soit orientée vers le bas, puis serrez la vis.
3. Desserrez les deux vis de la tête de la caméra jusqu'à ce que la tête soit mobile.
4. Tournez la tête de la caméra de 180° et serrez les vis.

Vérification

Vérifiez la position et l'angle de la caméra en contrôlant l'image de la caméra.
